Mechanical equipment
铝箔容器生产线SEAC-1100
所属分类：
铝箔容器行业解决方案
关键词：
SEAC-1100 的主机采用C型六面导轨定制型精密机械压力机，主要用于生产有皱容器。整条生产线软硬件采用机电一体化设计，造型 美观大方。整套自动生产线主要由送料机、压力机、堆垛机及废料系统等单元组成。
产品描述

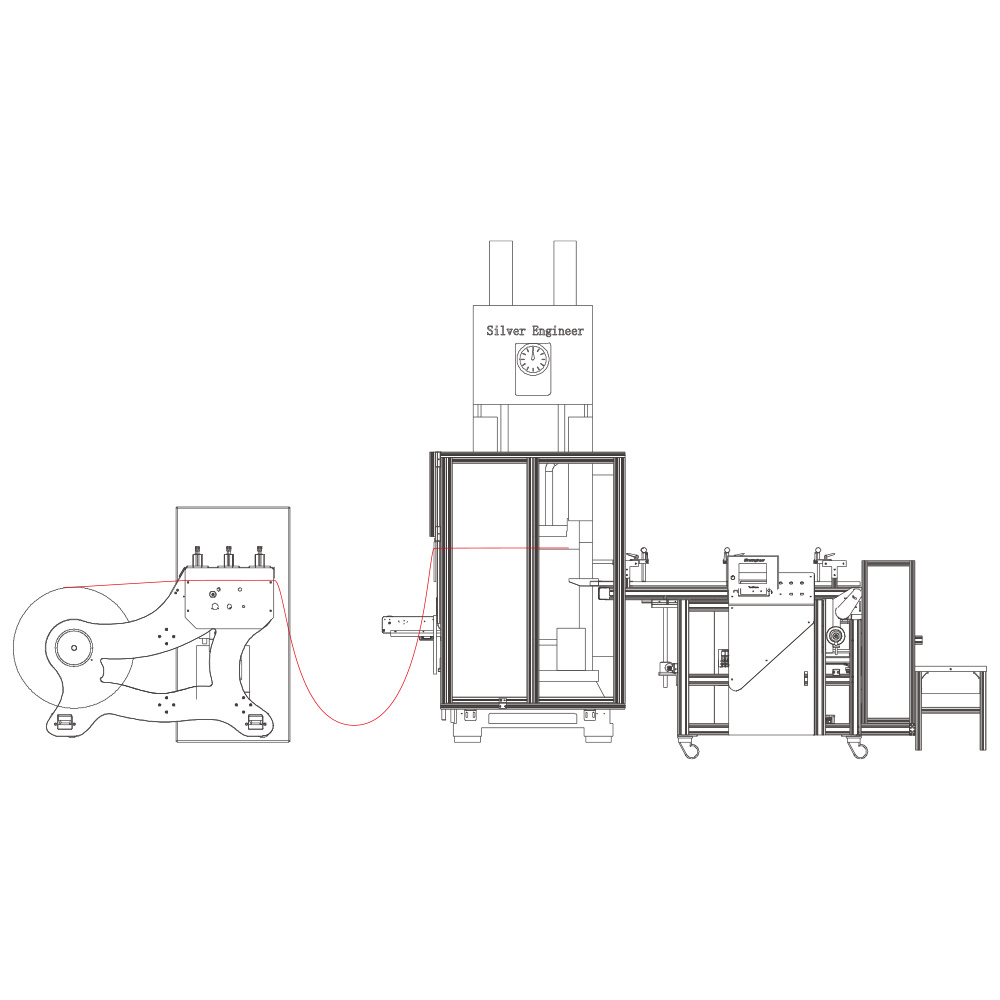

结构图
技术参数
| 型号 | SEAC-1100 (1-4Cavities) |
| 公称力 | 630KN |
| 主电机功率 | 11KW, SIEMENS |
| 行程范围 | 150-300mm |
| 冲压速度范围 | 30-80times/min. |
| 电磁阀调压阀数量 | 10sets (2*5cacities) |
| 工作台板尺寸 | L1100xW920mm,2sets movable plate |
| 最大装模尺寸 | L1200xW850xH450mm |
| 储气罐 | 5units |
| 主机润滑方式 | Solid Lithium Grease, Manual Filling |
| 最大送料宽度 | 900mm |
| 送料张力控制 | Automatic by Ultrasonic Sensor |
| 最大铝箔卷外径 | 600-1500mm |
| 送料精度控制 | ±0.1mm, Mitsubishi Servo System |
| 堆垛机输送带尺寸 | L2000xW900mm |
| 最小可堆垛尺寸 | 120x120mm |
| 产品堆垛尺寸 | One lane: L500xW800xH350mm Two lane: L500xW400xH350mm |
| Three lane: L500xW250xH350mm Four lane: L500xW190xH350mm | |
| 升降电缸控制 | SMC Servo Cylinder |
| 主要电器品牌 | Mitsubishi,SMC,Schneider,OMRON,SIEMENS |
| 设备尺寸 | 7100x2500x3500mm |
| 设备重量 | 11,500KGS |
型号简介
SEAC-1100 的主机采用C型六面导轨定制型精密机械压力机，主要用于生产有皱容器。整条生产线软硬件采用机电一体化设计，造型 美观大方。整套自动生产线主要由送料机、压力机、堆垛机及废料系统等单元组成。生产线整机的电器控制系统分为三个部分：送料机、 压力机和废料系统三个单元的集成电器控制柜采用独立系统设计，安全防干扰，触摸屏悬挂于压力机左侧，方便操作不占空间；堆垛机 的电器柜安装于堆垛机一侧，独立控制堆垛机的所有参数设置和操作。整套生产线的PLC程序逻辑完美匹配，大大提升整机生产效率和 程序控制逻辑的合理性，更智能人性化。
优势
1.PLC选用高配FX5U-64M：功能更强、更稳定、反应更快，存储记忆30套模具加工参数。
2.采用悬臂式可转动集成触摸屏操控结构：比传统移动操作台更灵活、更安全、不占空间。
3.工作台板采用分体8组升降钢珠：可实现1个工人15分钟内完成一次卸模具换装模具，真正快捷省力。
