铝箔容器生产线SEAC-1700
所属分类：
铝箔容器行业解决方案
关键词：
SEAC-1700 的主机采用H型八面导轨定制型精密机械压力机，主要用于生产有皱容器。整条生产线软硬件采用机电一体化设计，造型 美观大方。
产品描述

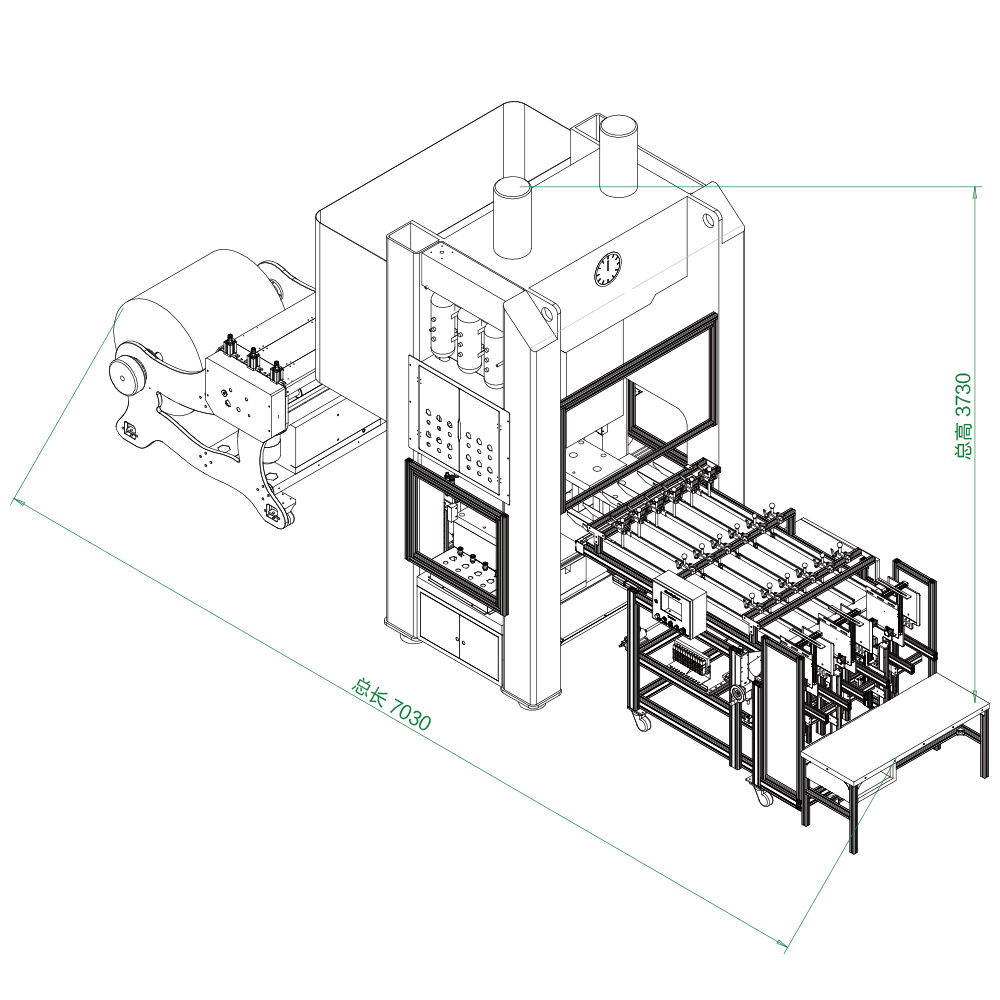

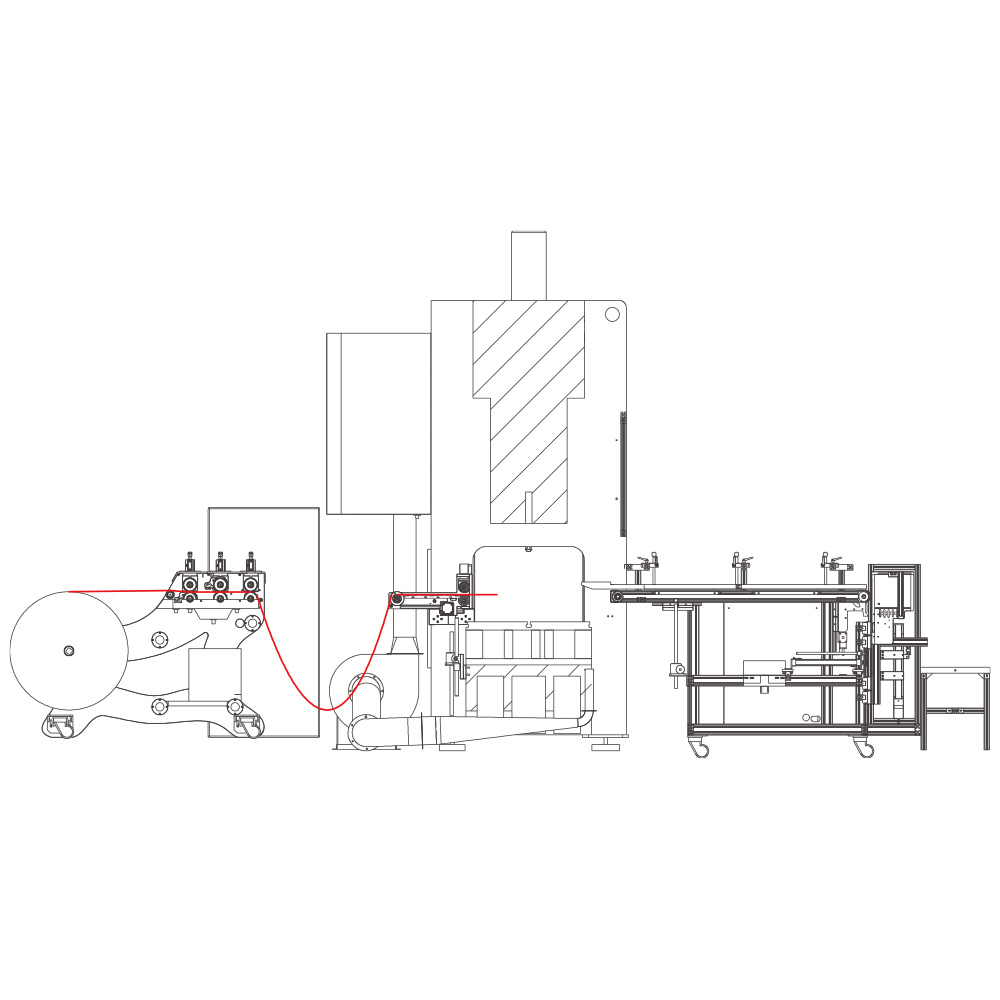

结构图
Technical Data
| 型号 | SEAC-1700 (4-7Cavities) |
| 公称力 | 1300KN |
| 主电机功率 | 18.5KW, SIEMENS |
| 行程范围 | 150-260mm |
| 冲压速度范围 | 30-80times/min. |
| 电磁阀调压阀数量 | 12sets (2*6cacities) |
| 工作台板尺寸 | L1700xW900mm,2sets movable plate |
| 最大装模尺寸 | L1650xW850xH500mm |
| 储气罐数 | 7units |
| 主机润滑方式 | Liquid Hydraulic Oil, Automatic Cycle |
| 最大送料宽度 | 1420mm |
| 送料张力控制 | Automatic by Ultrasonic Sensor |
| 最大铝箔卷外径 | 600-1500mm |
| 送料精度控制 | ±0.1mm, Mitsubishi Servo System |
| 堆垛机输送带尺寸 | L2000xW1500mm |
| 产品堆垛尺寸 | Four lane: L600xW300xH350mm Five lane: L600xW240xH350mm |
| Six lane: L600xW200xH350mm Seven lane:L600xW170xH350mm | |
| 升降电缸控制 | SMC Servo Cylinder |
| 主要电器品牌 | Mitsubishi,SMC,Schneider,OMRON,SIEMENS |
| 设备尺寸 | 7030x2800x3730mm |
| 设备重量 | 17,500KGS |
型号简介
SEAC-1700 的主机采用H型八面导轨定制型精密机械压力机，主要用于生产有皱容器。整条生产线软硬件采用机电一体化设计，造型 美观大方。整套自动生产线主要由送料机、压力机、堆垛机及废料系统等单元组成。生产线整机的电器控制系统分为两个部分：送料机、 压力机和废料系统三个单元的集成电器控制柜采用独立系统设计，安全防干扰，触摸屏悬挂于压力机左侧，方便操作不占空间；堆垛机 的电器柜安装于堆垛机一侧，独立控制堆垛机的所有参数设置和操作。整套生产线的PLC程序逻辑完美匹配，大大提升整机生产效率和 程序控制逻辑的合理性，更智能人性化。
优势
1.采用日本SHOWA液压过载保护装置：确保压力机滑块运转及时停止的安全性。
2.低震动和低噪音：采用八面导轨和优异动态平衡设计，将震动和噪音降到最低，延长模具寿命。
3.高精度稳定性和可靠性：机身经过消除内应力工艺处理，保障大尺寸模具也能确保高平行度和垂直度，延长模具寿命。
